STAR-CCM+

StarCCM+ 전산유체역학 시뮬레이션 작업을 구성하고 제출합니다.

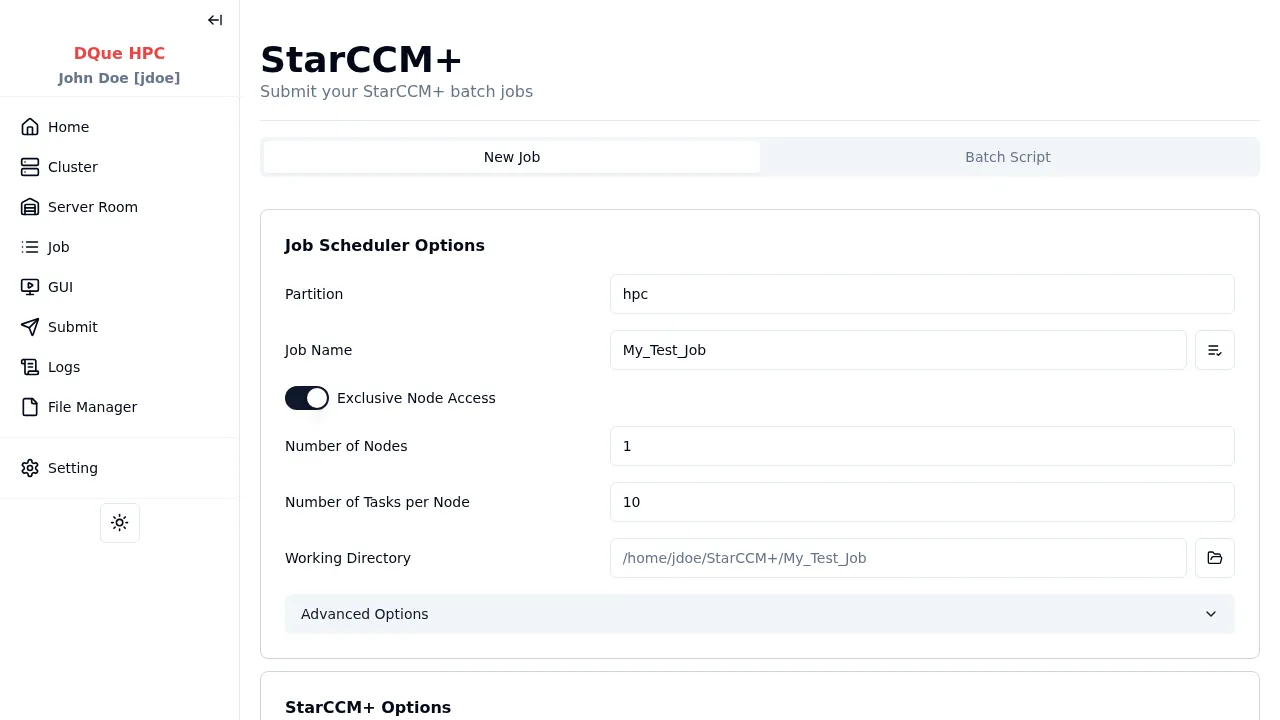

1단계: 작업 스케줄러 옵션

이 앱은 다중 노드 필드를 기본 섹션으로 승격합니다:

• 파티션 — 파티션을 선택합니다 (예: hpc).
• 작업 이름 — 이름을 지정합니다 (예: My_Test_Job).
• 전용 노드 접근 — MPI 작업에 일반적으로 활성화합니다.
• 노드 수 — 필요한 컴퓨트 노드 수를 지정합니다.
• 노드당 태스크 수 — 노드당 StarCCM+ 프로세스 수를 지정합니다.
• GPU 모델 / 노드당 GPU — 시뮬레이션이 GPU 가속을 사용하는 경우 선택합니다.
• 작업 디렉토리 — 시뮬레이션 파일을 읽고 출력을 쓰는 디렉토리.

2단계: StarCCM+ 옵션

필드	설명
버전	StarCCM+ 버전 (예: 16.04.007)
라이선스 유형	Flex Server (Pod Key) 또는 Local Server
Flex Server	FlexNet 라이선스 서버 주소 (Flex 모드 필수)
Pod Key	Power-on-Demand 라이선스 키 (Flex 모드 필수)
Local Server	로컬 라이선스 서버 주소 (Local 모드)
Intel MPI 사용	기본값 대신 Intel MPI 활성화
GUI 협업 활성화	다른 사용자가 실행 중인 시뮬레이션 GUI에 연결 허용

3단계: StarCCM+ 작업 파일

필드	설명
Sim 파일	.sim 시뮬레이션 파일 경로 (필수). 선택 버튼으로 찾아보기.
Java 러너	선택적 .java 매크로 파일. 선택 버튼으로 찾아보거나 관리자가 구성한 기본 Java 러너 프리셋을 선택.

4단계: 제출

제출 을 클릭하여 SLURM 스케줄러에 배치 작업을 보냅니다. StarCCM+ 솔버가 할당된 노드에서 헤드리스로 실행됩니다.

StarCCM+ GUI 연결

StarCCM+는 2단계 워크플로우를 사용합니다 — 솔버가 헤드리스 배치 작업으로 실행되고, GUI 클라이언트를 별도로 연결합니다:

1. 배치 작업이 RUNNING 상태가 될 때까지 기다립니다 (작업 모니터에서 확인).
2. GUI 세션 페이지로 이동합니다.
3. StarCCM+ Jobs 에서 작업을 찾아 StarCCM+ GUI 시작 을 클릭합니다.
4. VNC 기반 GUI 클라이언트가 실행 중인 배치 솔버에 연결합니다.
5. 연결 을 클릭하여 noVNC를 통해 브라우저에서 StarCCM+ GUI를 엽니다.

노트

GUI 클라이언트는 배치 솔버와 별도의 프로세스입니다. GUI를 닫아도 시뮬레이션은 중지되지 않습니다. 시뮬레이션이 완료되거나 취소할 때까지 배치 작업은 계속 실행됩니다.
